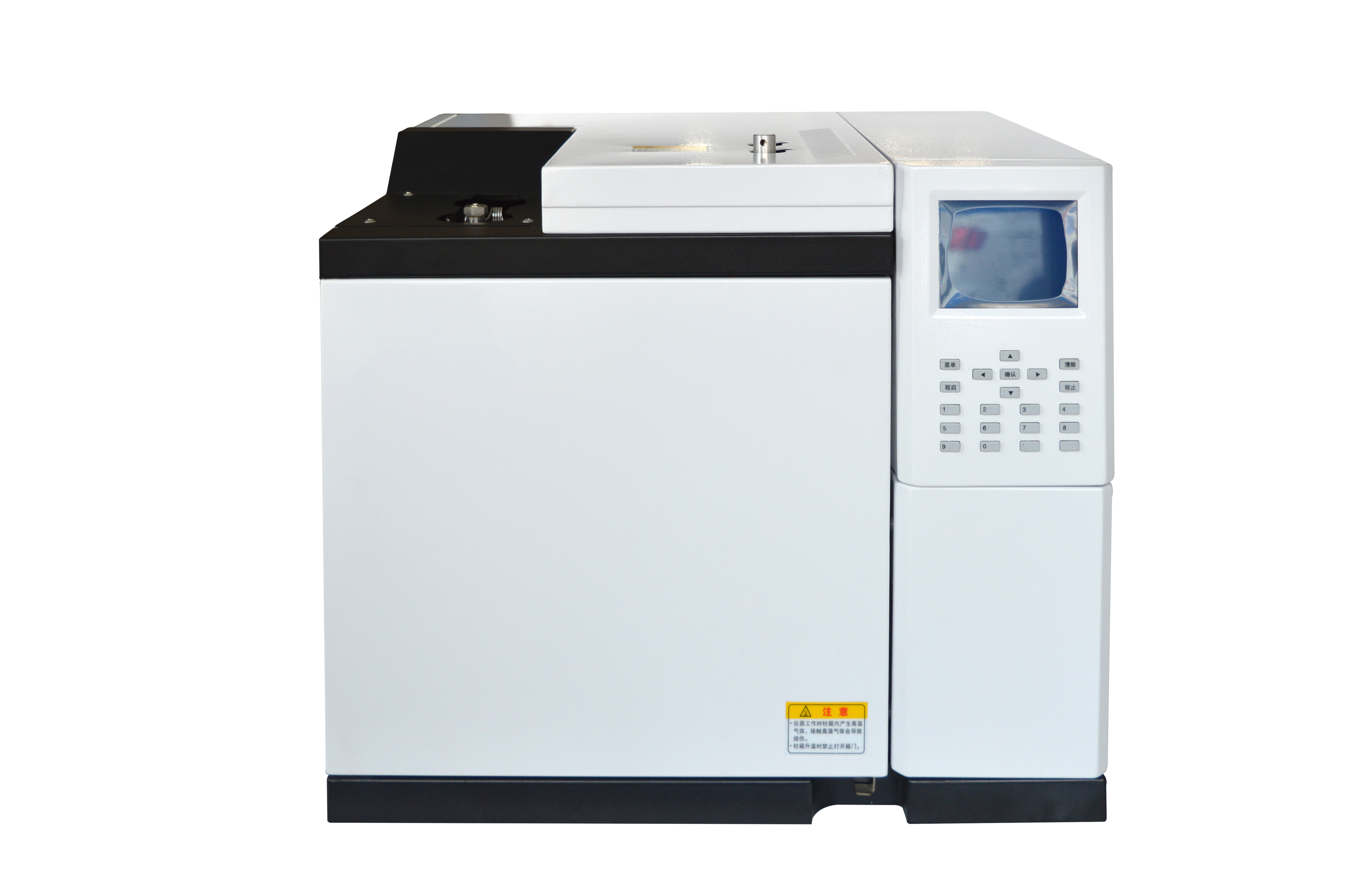

煤气分析专用自动型气相色谱仪  煤分析色谱法 国标


自动型气相色谱仪 气路流程图：

双热导检测器测定煤气中工艺气体阀流程图

3阀4柱在煤气全组分析中的应用流程图

高炉 焦炉 煤气工艺气体在TCD上的谱图：
一次进样解决了对氢气、氧气、氮气、一氧化碳、二氧化碳、烷烃、烯烃等气体的全分析；增加FID检测器可以同时检测煤气中苯、甲苯、二甲苯含量。
采用通过中心切割技术、反吹技术、多柱并联串联技术、多检测器并联串联技术的应用，对煤气、天然气、液化气以及化工生产过程中的原料气、过程气等进行全组分分析。
进样方式：十通阀进样分成两路，一路以氢气做载气一路以氮气或氩气做载气，六通阀切割技术，确保CO2不流入分子筛色谱柱中，避免分子筛色谱柱CO2中毒；
检测器：选择一个或两个（TCD）检测器，如果需要分析其他烃类化合可以加选FID检测器。加装火焰光度检测器可对煤气中含硫化合物进行分析。
配有4/8升铝瓶装多组份标准混合气体；
 三通道色谱工作站，支持Windows XP操作系统，色谱分析谱图储存、数据处理、报告打印随心所欲；
可配套天然气分析专用色谱工作站，可以计算天然气热值、华白数、相对密度、压缩因子等技术参数；
可实现在线自动分析，通过敷设管道仪器可按周期自动取样，不间歇的对工艺样品气进行监测自动标定，无须人工校验。管道的探头未敷设到的地方，可采用人工采样检测，灵活可靠。


高炉 焦炉 煤气工艺气体在TCD上的谱图：


自动煤气全组分分析（色谱分析方案）系统组成:

名称	型号及配置	数量	产地
自动型气相色谱仪	GC-7900，双TCD检测器、FID检测器	1	烜晟科仪
进样装置	气动阀、进样泵、切割阀、阻尼阀、恒温箱	1	烜晟科仪
色谱柱	TDX-01	1	烜晟科仪
	5A/13X	1	烜晟科仪
	GDX-502	1	烜晟科仪
	啊皮松	1	烜晟科仪
色谱数据处理	三通道，双信号输出	1	烜晟科仪
标气	4升铝瓶含减压阀	1	烜晟科仪
气体发生器	氮气发生器   300ml/min	1	烜晟科仪
	氢气发生器   500ml/min	1	烜晟科仪
	空气发生器     5000ml/min	1	烜晟科仪
启动工具包		1	烜晟科仪
电脑、打印机		1	烜晟科仪
