烜晟科仪便携式燃气分析仪 结构说明书

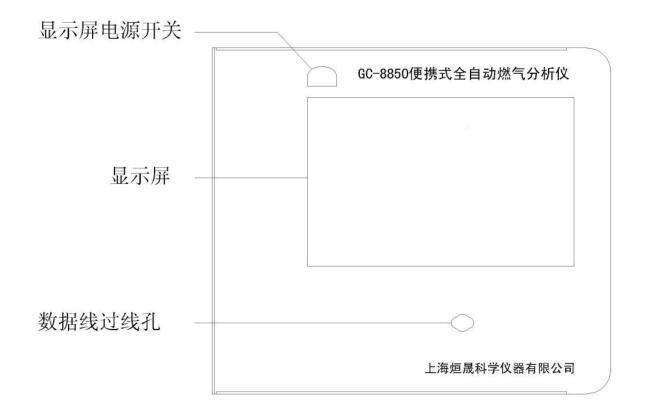

天然气分析仪仪主机上面板图片：

天然气热值仪显示电源开关按键部分
电脑显示屏幕：天然气分析数据分析谱图电脑操作区域
数据线连接过线孔

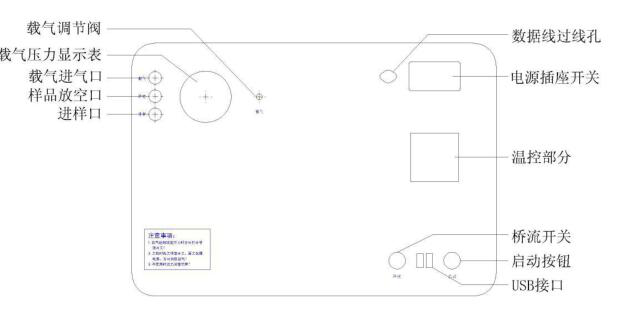

图二：便携式燃气分析仪 主机结构示意

天然气分析仪接口3分别是：

载气入口 ：高纯氢气接口
样品放空口：天然气多余样品流出口
样品进样口：天然气样品采集接口

载气压力区域：
压力显示部分：压力表直观显示载气压力的大小。
压力调节部分：通过旋钮调节载气压力的大小

天然气分析仪主机电源开关部分：主机电源
温度控住区域：天然气分析仪温度控制和显示部分

桥流开关：分析样品必须处于OFF状态
启动按钮：一键启动操作按键。

USB扩展空间：
可连接鼠标键盘 和打印机等预留2个USB扩展口
